Inredning till lastbricka

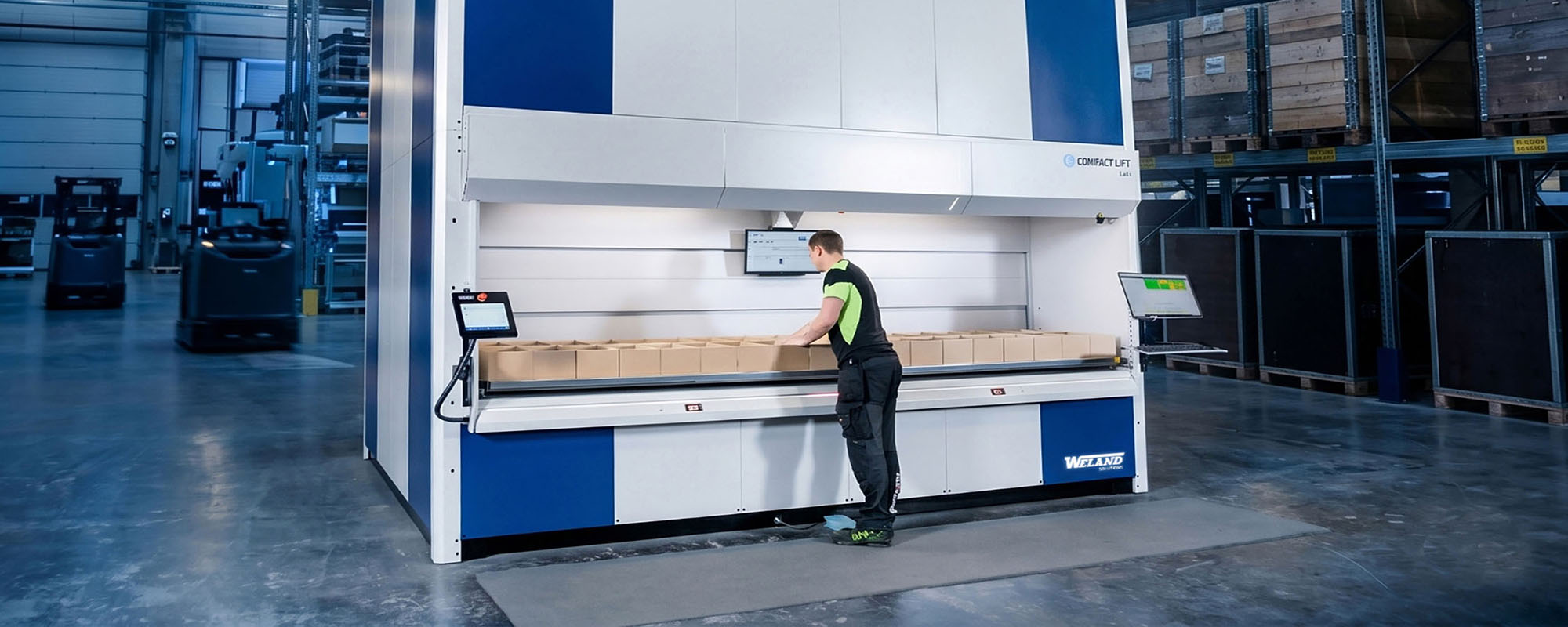

För att optimera lagringsutrymmet i hissautomaten går det att inreda lastbrickorna på olika sätt utifrån hur er verksamhet fungerar och de artiklar ni lagrar. Vi kan erbjuda inredningar som passar för de flesta artiklar eller gods med dess olika egenskaper.

Form, storlek, vikt och antal av varje artikel måste tas med i beräkningarna. Kanske kräver någon artikel extra varsam hantering eller så finns det någon produkt som sliter extra mycket på inredningen. Kontakta oss gärna så hjälper vi dig att välja rätt bland våra olika alternativ.

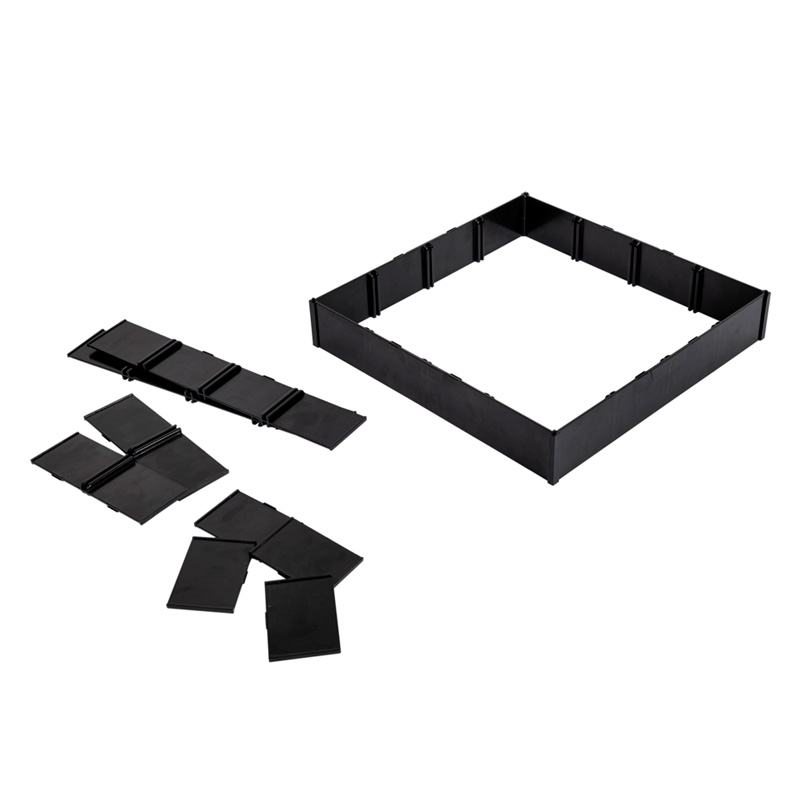

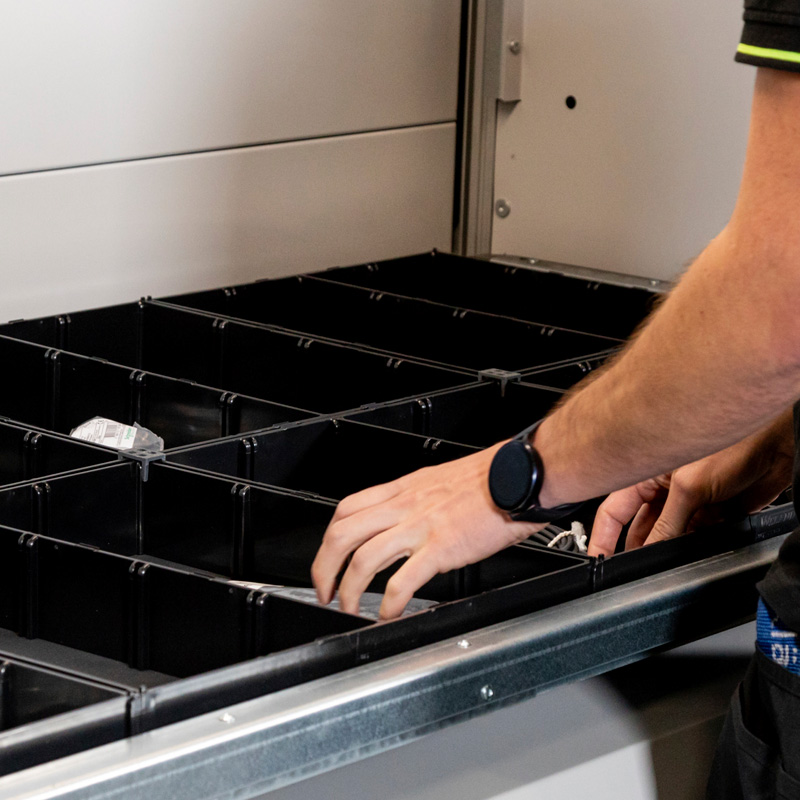

VLM frame system

Unikt flexibelt ramsystem anpassat för lagerhantering i våra Compact hissautomater. Systemet består av fyra delar som skapar en ram med yttermåtten 400 x 400 mm. I kombination med tre avdelare kan du skapa en stor variation av olika storlekar på facken. Genom att stapla ramarna kan du få lagringsfack med höjd 70, 140, 210 mm. Gummimatta kan placeras under ramverket på lastbrickan. Tjocklek på delarna 3,5 mm.

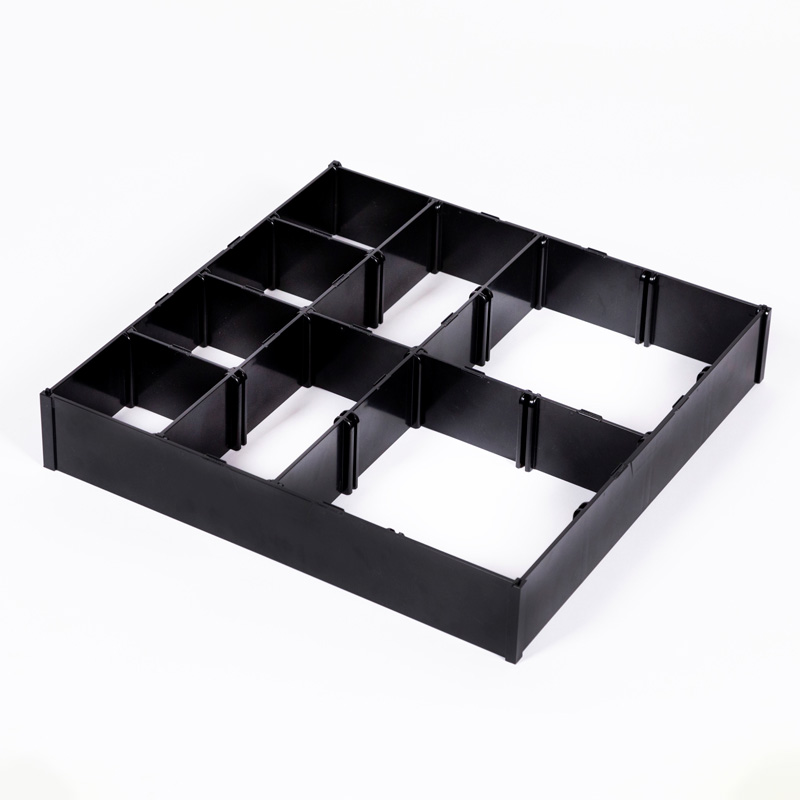

Kombinationsexempel 1
Bilden ”Kombinationsexempel 1” (till höger) visar en ram med fyra fack i storlek 100 x 100 mm, två fack i storlek 100 x 200 mm och två fack i storlek 200 x 200 mm.

Benämning/mått Antal/förp. Artikelnummer
Ram, L 400 x H 70 mm 48 FRAPP0400070
Avdelare 100, L 100 x H 70 mm 50 FAVP0100070
Avdelare 200, L 200 x H 70 mm 48 FAVP0200070
Avdelare 400, L 400 x H 70 mm 48 FAVP0400070

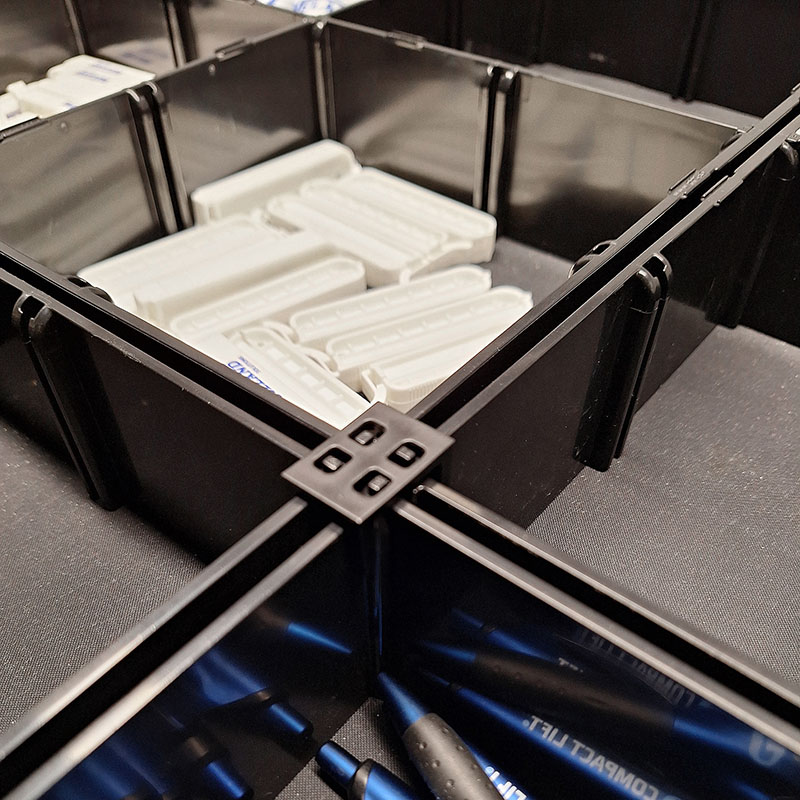

Låsstift 20 FRAPP
Krysslås 20 FRAPC

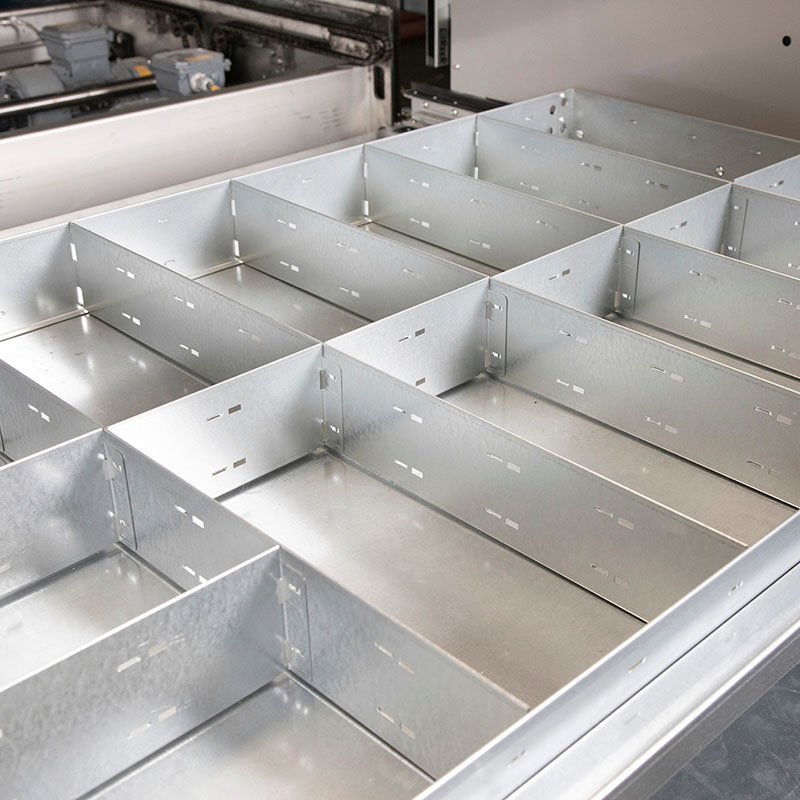

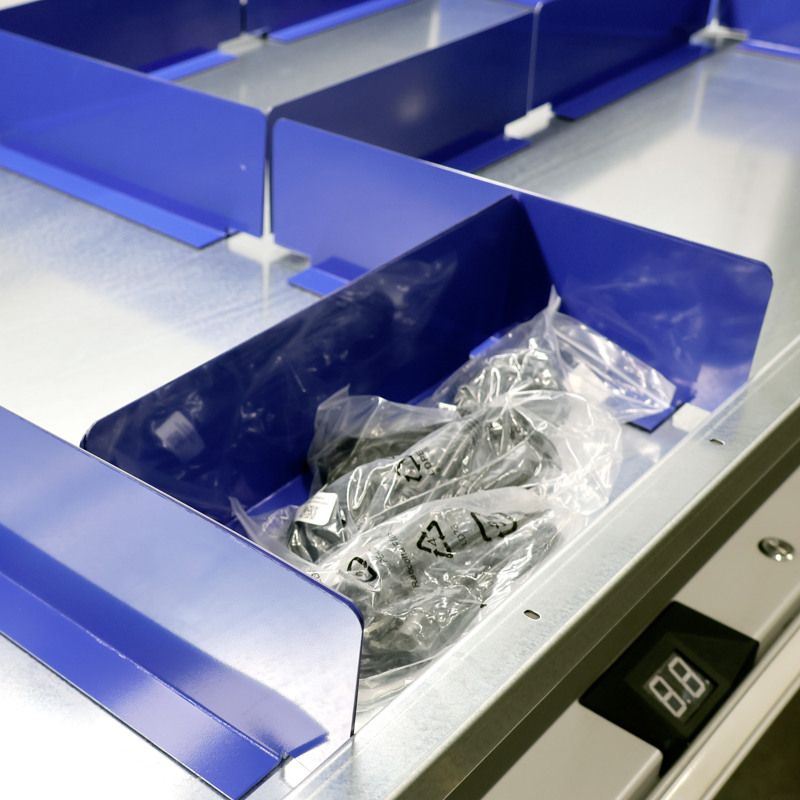

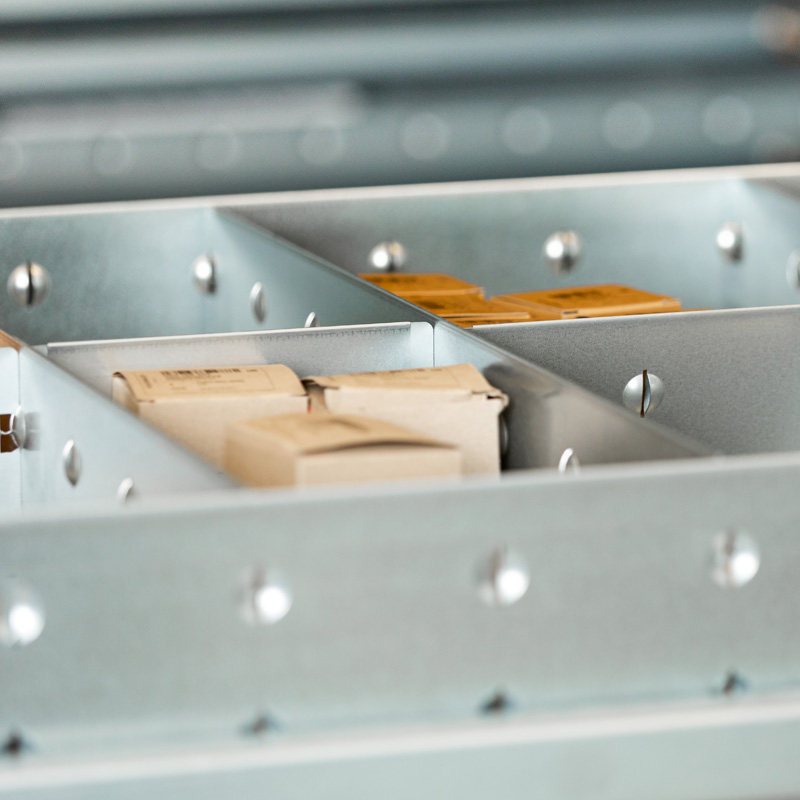

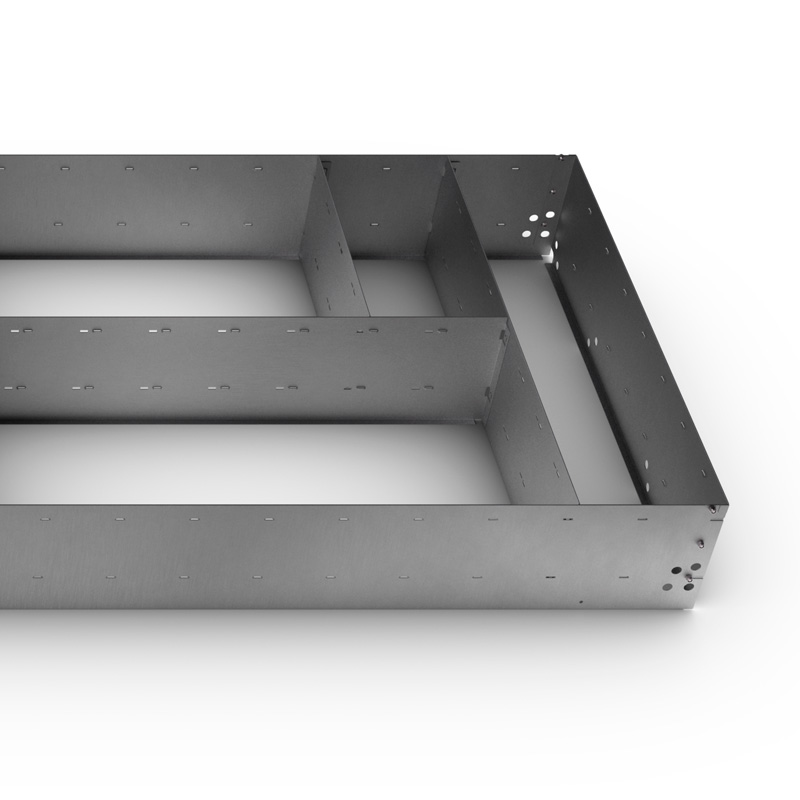

Plåtinredning

En tålig inredning tillverkad av galvaniserad plåt som fungerar utmärkt i industriell miljö då materialet inte påverkas av oljor. Vi tillverkar plåtinredningen i höjder från 100 upp till 250 mm med 50 mm delning och längder från 100 mm till 800 mm med 100 mm delning. Utvalda mått är lagervara, övriga mått fås på beställning.

Benämning/mått Artikelnummer Lagervara
Ram 1220 mm FRA12200820100
Ram 1830 mm FRA18300820100
Ram 2440 mm FRA24400820100 x
Ram 3050 mm FRA30500820100 x
Ram 2660 mm FRA36600820100 x
Avdelare 100 mm FAV0100100 x
Avdelare 200 mm FAV0200100 x
Avdelare 300 mm FAV0300100 x
Avdelare 400 mm FAV0400100 x
Avdelare 500 mm FAV0500100
Avdelare 600 mm FAV0600100
Avdelare 700 mm FAV0700100
Avdelare 800 mm FAV0800100 x
Benämning/mått Artikelnummer Lagervara
Ram 1220 mm FRA12200820150
Ram 1830 mm FRA18300820150
Ram 2440 mm FRA24400820150 x
Ram 3050 mm FRA30500820150 x
Ram 3660 mm FRA36600820150 x
Avdelare 200 mm FAV0200150 x
Avdelare 300 mm FAV0300150 x
Avdelare 400 mm FAV0400150 x
Avdelare 500 mm FAV0500150
Avdelare 600 mm FAV0600150
Avdelare 700 mm FAV0700150
Avdelare 800 mm FAV0800150 x
Benämning/mått Artikelnummer Lagervara
Ram 1220 mm FRA12200820200
Ram 1830 mm FRA18300820200
Ram 2440 mm FRA24400820200 x
Ram 3050 mm FRA30500820200 x
Ram 3660 mm FRA36600820200 x
Avdelare 200 mm FAV0200200 x
Avdelare 300 mm FAV0300200 x
Avdelare 400 mm FAV0400200 x
Avdelare 500 mm FAV0500200
Avdelare 600 mm FAV0600200
Avdelare 700 mm FAV0700200
Avdelare 800 mm FAV0800200 x
Benämning/mått Artikelnummer Lagervara
Ram 1220 mm FRA12200820250
Ram 1830 mm FRA18300820250
Ram 2440 mm FRA24400820250 x
Ram 3050 mm FRA30500820250 x
Ram 3660 mm FRA36600820250 x
Avdelare 200 mm FAV0200250 x
Avdelare 300 mm FAV0300250 x
Avdelare 400 mm FAV0400250
Avdelare 500 mm FAV0500250
Avdelare 600 mm FAV0600250
Avdelare 700 mm FAV0700250
Avdelare 800 mm FAV0800250 x
Avdelare 1200 mm FAV1200250

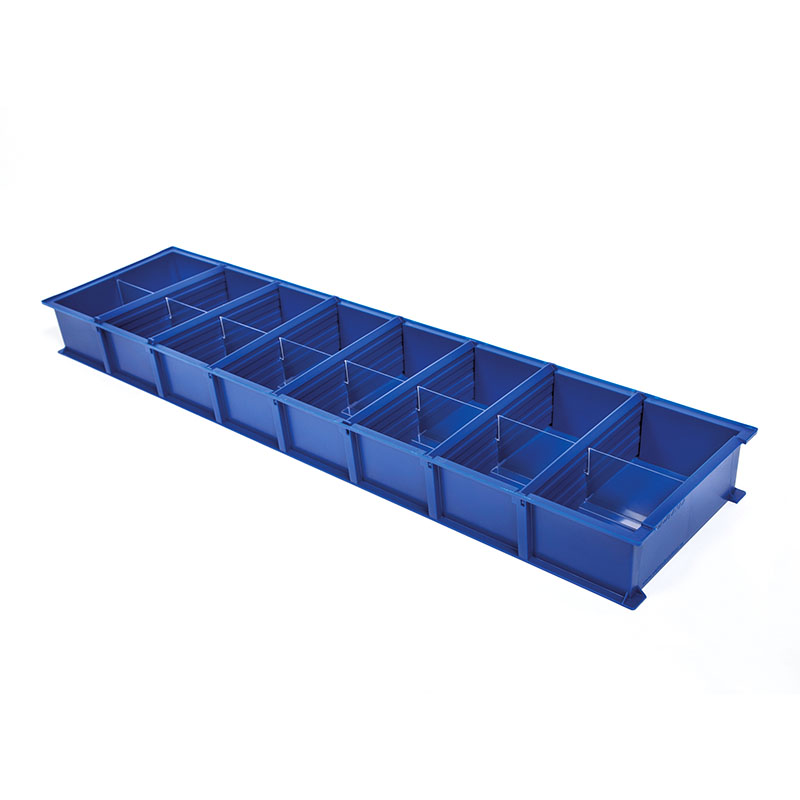

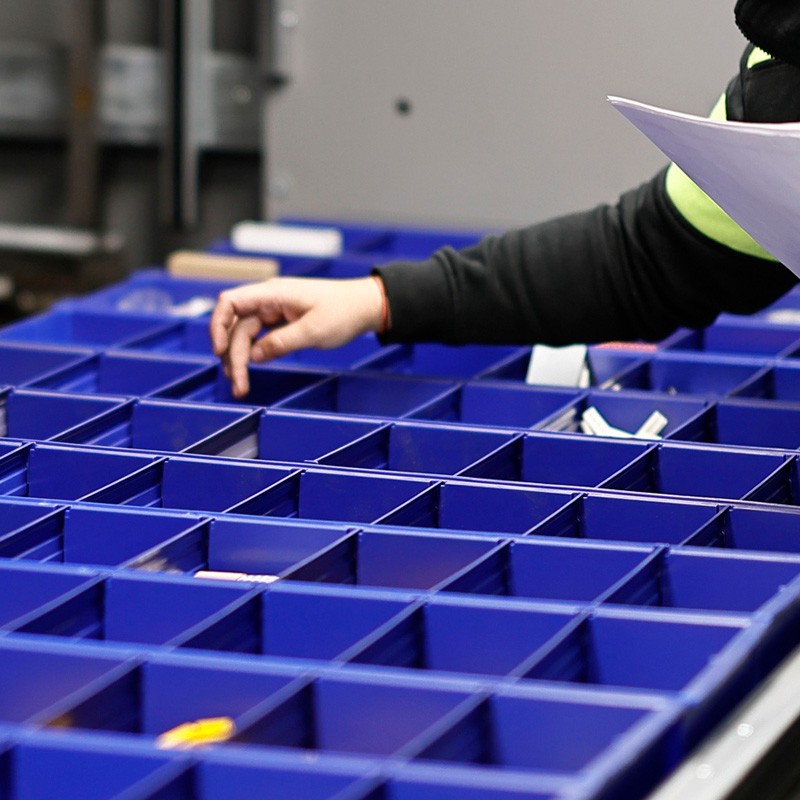

Welandlådan

En flexibel plastlåda som är speciellt framtagen för Compact hissautomater. Welandlådan är utformad för att åstadkomma högsta möjliga fyllnadsgrad på lastbrickan. Den kan anpassas både på längden och tvären med avdelare och mellanväggar som kan skapa 1-16 lagerplatser per låda.

Benämning/mått Artikelnummer
Låda, L 810 x B 200 x H 70 mm 7061199
Mellanvägg, L 200 x H 70 mm 7061201
Mellanvägg, L 790 x H 60 mm 7061202

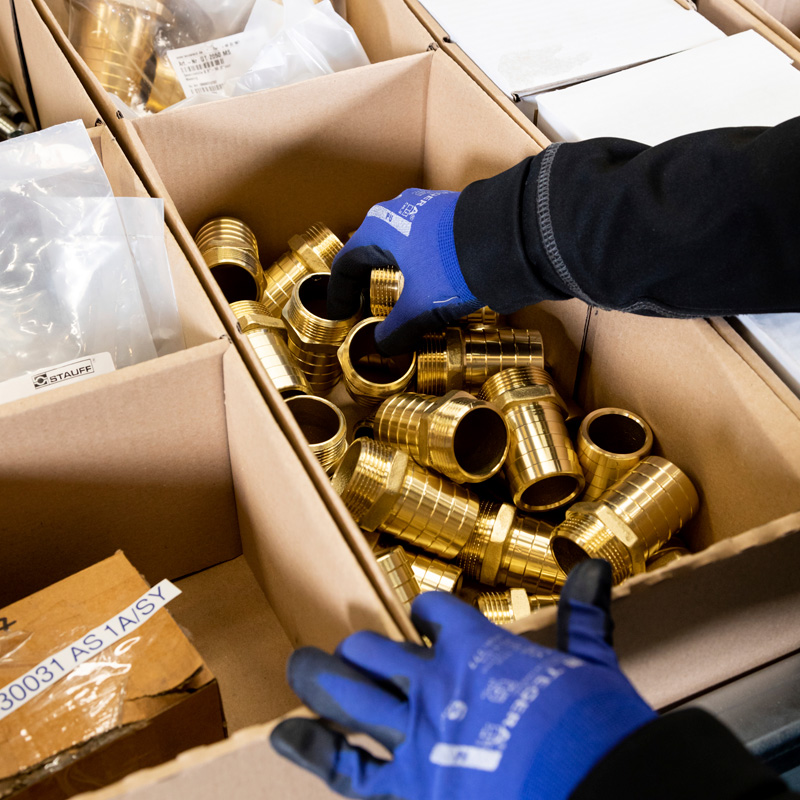

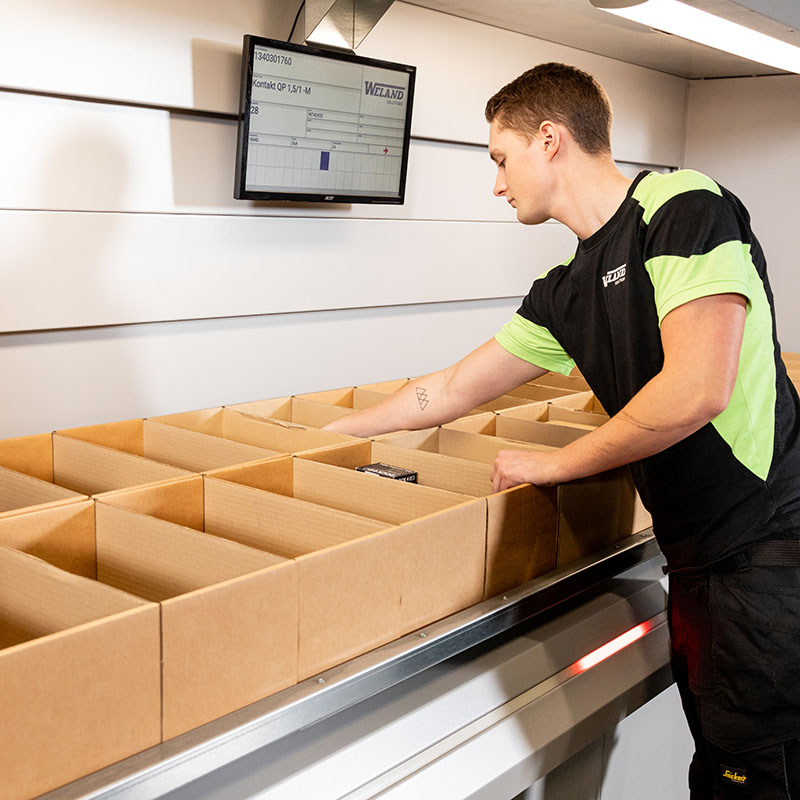

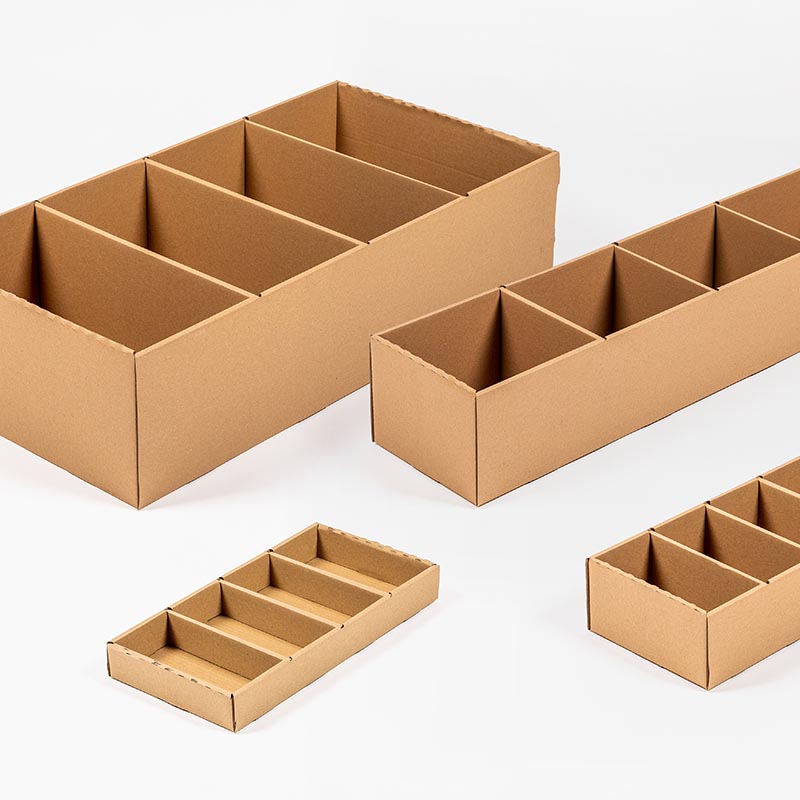

Wellpapplåda

Inredning som består av lätta, smidiga wellkartonger med fyra fack som passar bra vid plock av små detaljer. Kartongerna finns i flera olika storlekar och lämpar sig för de flesta förvaringsbehov. Wellpapplådan levereras komplett med mellanväggar som delar av till mindre fack (utom FKA800400200 där avdelare säljs separat).

Benämning/mått Artikelnummer
Kartong med 4 fack, 400×200 mm, H=50 FKA400200050
Kartong med 4 fack, 400×200 mm. H=75 FKA400200075
Kartong med 4 fack, 400×200 mm, H=100 FKA400200100
Kartong med 4 fack, 800×200 mm, H=150 FKA800200150
Kartong med 4 fack, 800×400 mm, H=200 FKA800400200
Kartongavdelare, 400 mm, H=200, 3-pack FKAA400*200

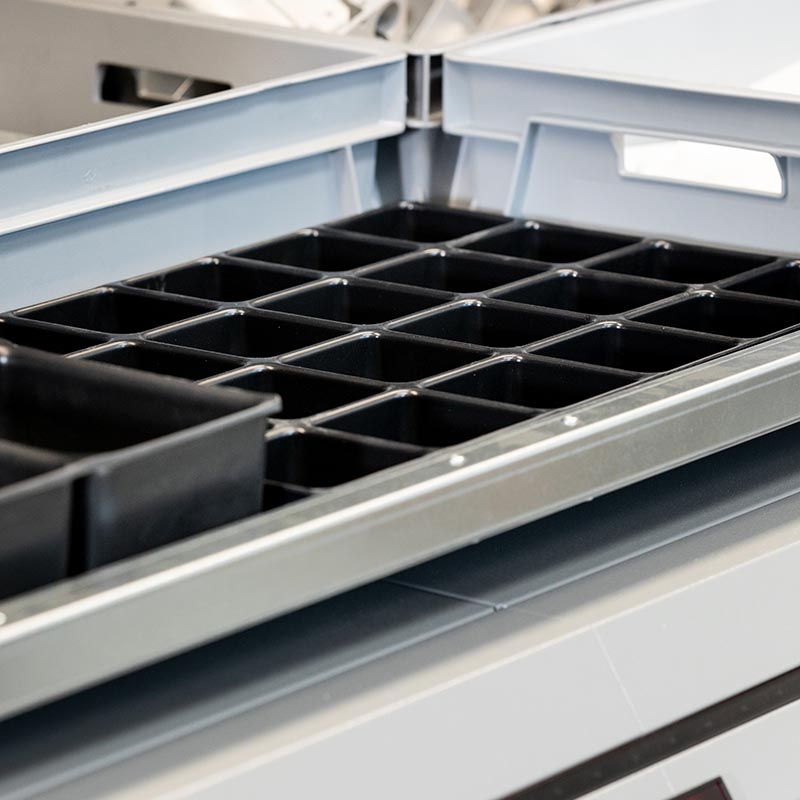

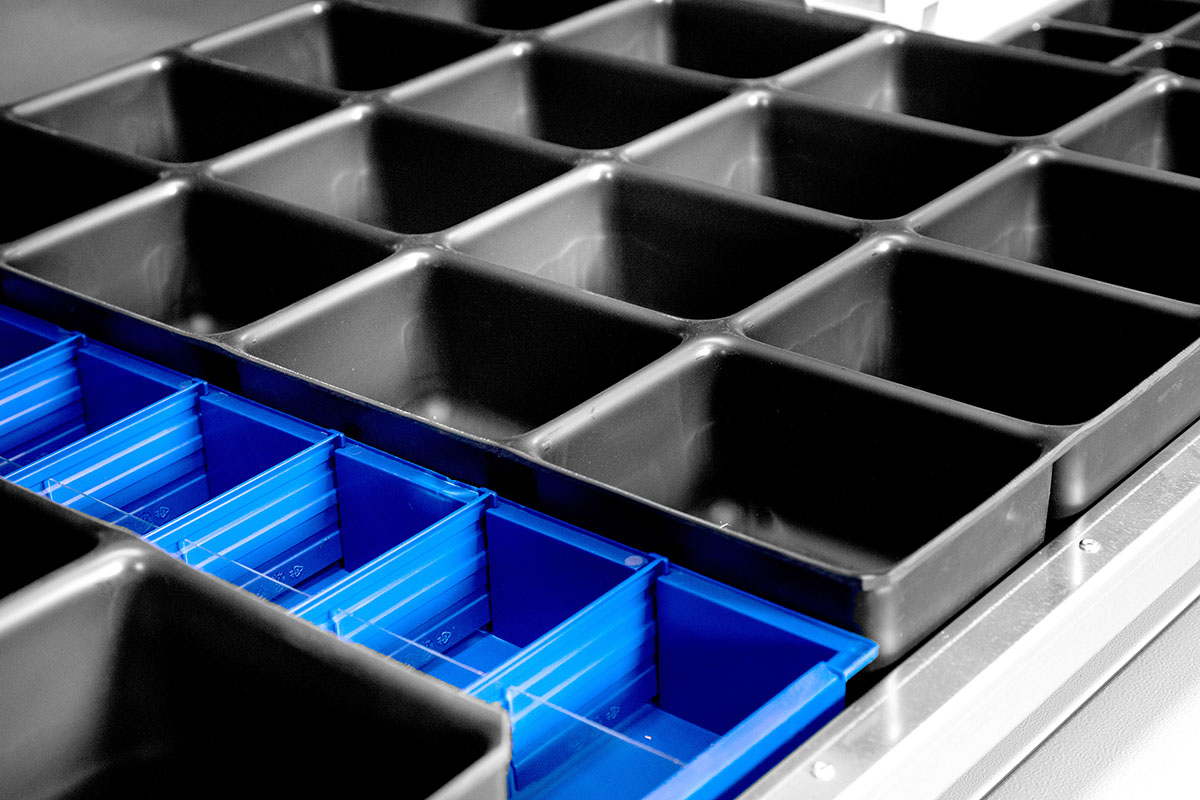

Formgjuten inredning

En ergonomisk och slitstark inredning tillverkad av vacuumformad plast med mjuka hörn som gör den lätt att plocka ur. Den formgjutna inredningen lämpar sig särskilt väl för små artiklar som skruv, mutter, fjädrar etc.

Benämning Innermått Artikelnummer

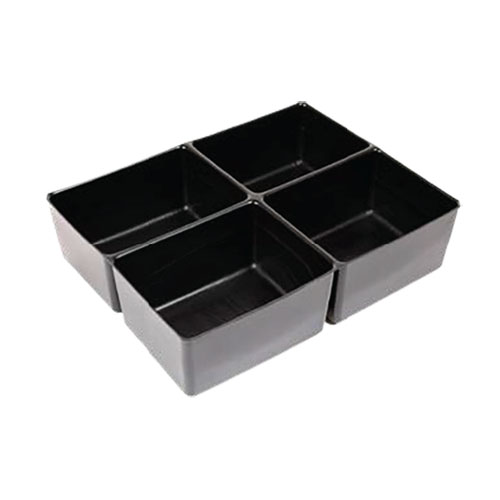

4 fack, L 600 x B 800 x H 200 mm L 270 x B 370 mm 1301404007
6 fack, L 600 x B 800 x H 150 mm L 382 x B 181 mm 1301404006
12 fack, L 600 x B 800 x H 150 mm L 180 x B 180 mm 1301404005

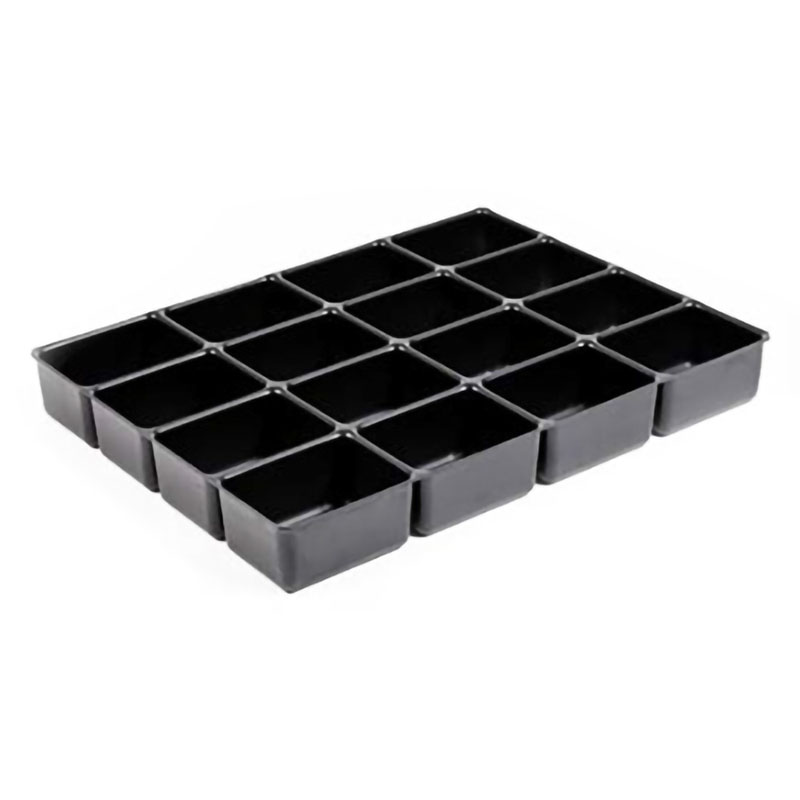

16 fack, L 600 x B 800 x H 100 mm L 130 x B 180 mm 1301404004
24 fack, L 600 x B 400 x H 50 mm L 90 x B 90 mm 1301404001

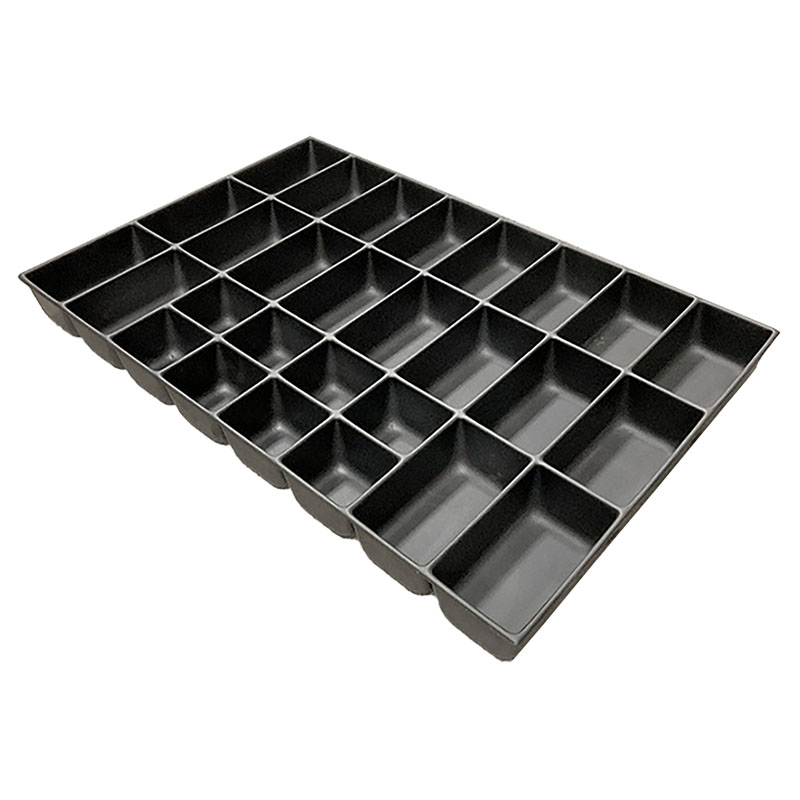

28 fack, L 800 x B 1200 x H 100 mm* L 130 x B 250 mm / L 130 x B 115 mm 1301401510

* 20 fack 130 x 250 mm, 8 fack 130 x 115 mm

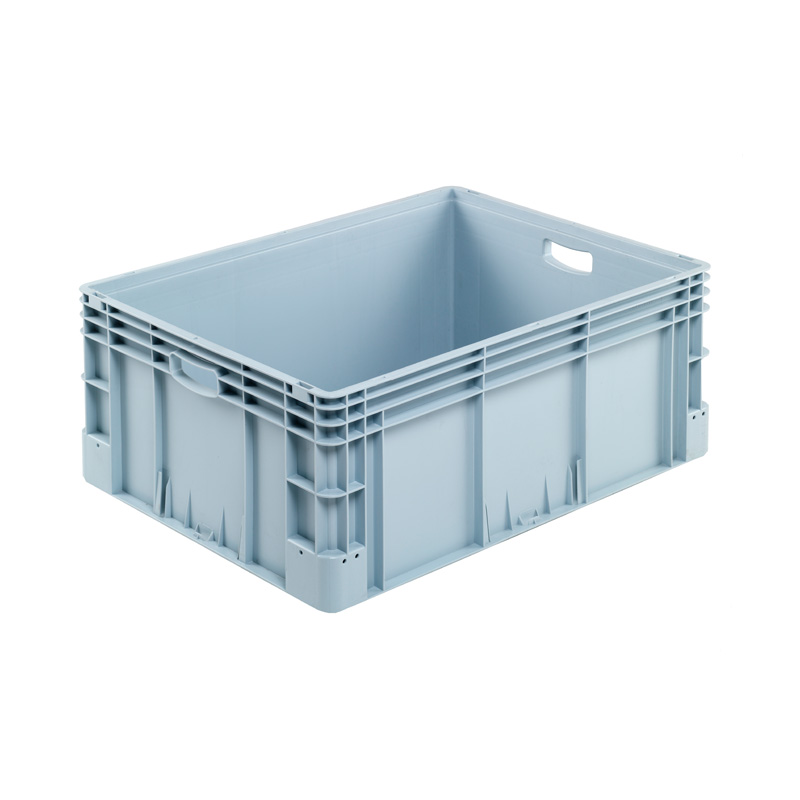

Euroback

Backens utformning ger stabilitet under transporten, samtidigt som de raka sidorna och modulstorlekarna förenklar stapling och lagring. De täta backarna har som standardutförande tät och slät botten. Temperaturbeständighet från -30º till +70ºC.

Benämning/mått Artikelnummer
L 600 x B 400 x H 120 mm 7061017
L 600 x B 400 x H 180 mm 7061019
L 600 x B 400 x H 220 mm 7061021

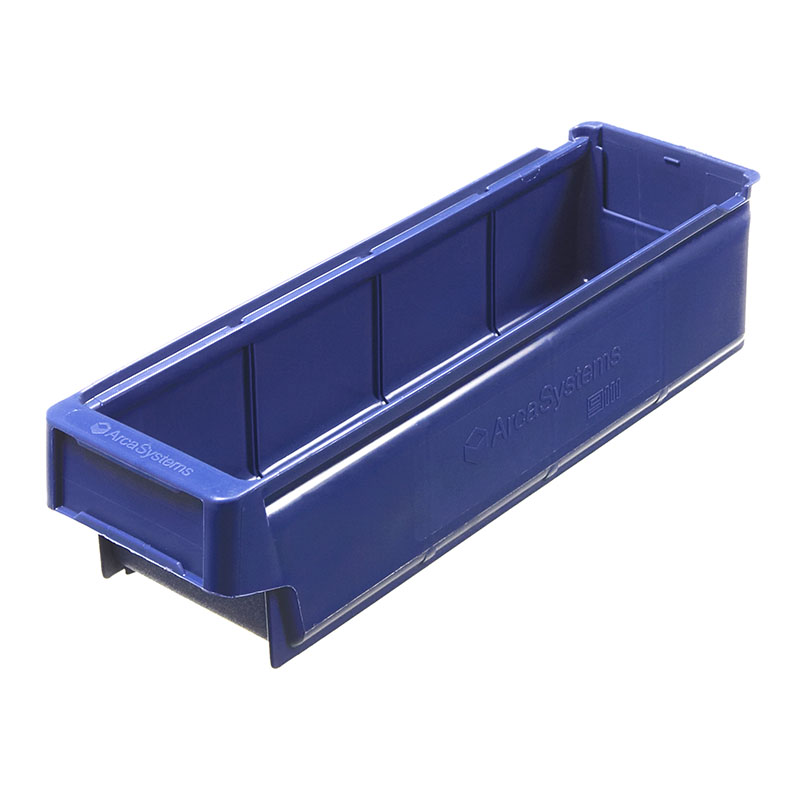

Lagerlåda

Utvecklad för olika lager- och paternostersystem, där stora krav ställs på en låda med stor innervolym. Lådan har ett etikettfält för självhäftande etiketter i fram- och bakkant. Transparenta mellanväggar med etiketthållare finns som tillbehör.

Benämning/mått Antal/förp. Artikelnummer
Lagerlåda, L 300 x B 115 x H 100 mm 24 7061203
Lagerlåda, L 300 x B 230 x H 100 mm 32 7061204
Lagerlåda, L 400 x B 115 x H 100 mm 20 7061116
Lagerlåda, L 400 x B 230 x H 100 mm 24 7061117
Lagerlåda, L 500 x B 115 x H 100 mm 32 7061205
Lagerlåda, L 500 x B 230 x H 100 mm 16 7061206
Mellanvägg, B 115 x H 100 mm 150 (25/påse) 7061140
Mellanvägg, B 230 x H 100 mm 150 (25/påse) 7061141
Etikett 115 mm, inkl. plastskydd 50/påse 7061207
Etikett 230 mm, inkl. plastskydd 50/påse 7061208

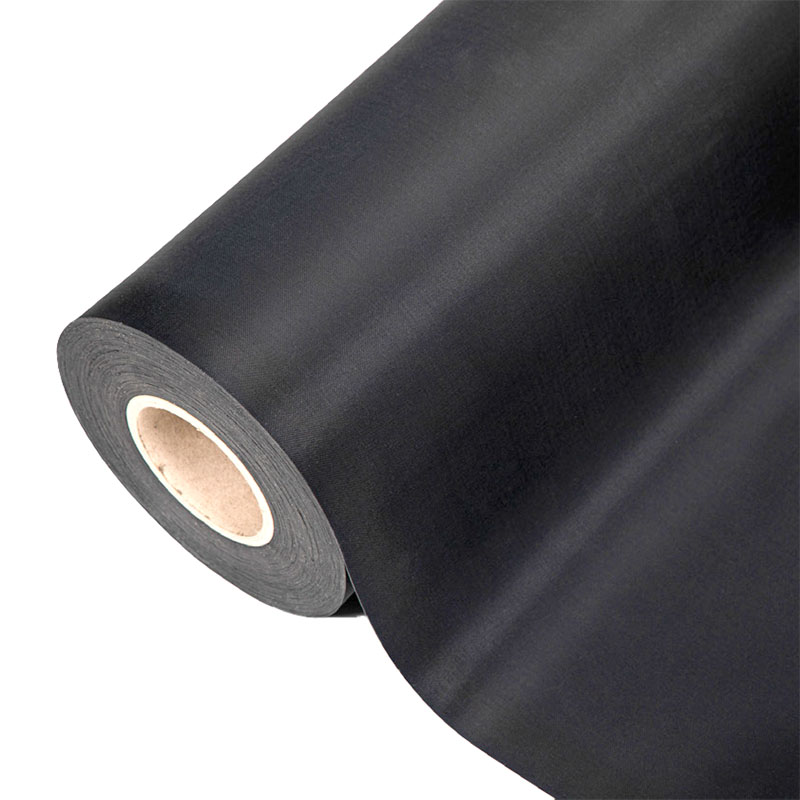

Matta till lastbricka

En tunn gummimatta som ser till att godset ligger stadigt och säkert utan att glida på lastbrickan. Samtidigt fungerar den som en stötdämpare och skyddar mot slitage. Gummimattan lyfts enkelt ut för att spolas av vilket underlättar vid gods som lämnar spår efter sig. Säljs endast i hel rulle. Tjocklek på mattan 0,75 mm.

Benämning/mått Artikelnummer
Gummimatta, L 25000 x B 818 mm 1301404002
